管件彎頭的強度計算

更新時間??2021-11-05 07:19 閱讀

應當說，在許多設計者看來，作為鍋爐零件的彎

頭，在強度設計中沒有碰到任何問題，但是筆者認為

在理論分析上，還是有許多不明確的地方。最主要

也最難說清楚的一個問題就是由彎頭圓度所產生的

彎曲應力的性質和數值大小的問題。本文在大量有

限元計算和分析的基礎上，給出了實際產品強度評

定的系列公式

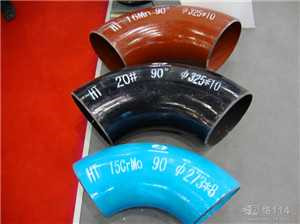

在鍋爐中，彎頭常用下列兩種工藝方法制成：①

鑄造，②由直管彎成。鑄造彎頭的管壁基本上是等

厚的，而且其截面不會產生圓度。鑄造彎頭與直管

在強度設計中的區別有三條：第一，鑄造彎頭有環殼

效應；第二，鑄造彎頭的壁厚可能存在負偏差，但與

直管的壁厚負偏差一般是不同的；第三，鑄造彎頭在

強度設計中要考慮鑄造質量系數。由直管彎成的彎

頭與直管在強度設計中的區別也有三條：第一，與鑄

造彎頭一樣也有環殼效應；第二，在彎管過程中，由

于外側母線的拉長，內側母線的壓縮，使得外側管壁

減薄，內側管壁增厚；第三，在彎管過程中，橫截面要

產生圓度。以上因素都會對強度設計帶來影響。下面將對諸因素進行定量分析。對于彎頭來說，基本

應力來源于理想環殼的整體薄膜應力。不論是直管

還是彎頭，承受內壓時其環向應力為最大應力，法向

應力為最小應力，因此，我們不討論軸向應力。
面將對諸因素進行定量分析。對于彎頭來說，基本

應力來源于理想環殼的整體薄膜應力。不論是直管

還是彎頭，承受內壓時其環向應力為最大應力，法向

應力為最小應力，因此，我們不討論軸向應力。名義中半徑。

(2)在彎頭圓度影響的有關計算中按直管名義

中徑和標準規定的圓度求橢圓的長短軸。

(3)在所有應力計算中的管壁厚度按當?shù)氐挠?/div>
效壁厚計算。

(4)假定有效壁厚平均分布在由直管名義中徑

圓所形成的橢圓線的兩邊，并假定在彎頭同一母線

上各處壁厚相同，中心面兩側對應壁厚也相同。根

據此假定計算各部位的外內徑比(K)值。

3.在彎管過程中，彎頭的內外側距離接近而使管
子的圓形截面變成橢圓形截面，內外側成為橢圓的

短軸，兩中側成為橢圓的長軸，而橢圓截面在內壓P

的作用下，將產生整體彎曲應力。

關于橢圓截面壓力容器在內壓力作用下的應力

計算是個很復雜的問題。文獻[1]把橢圓形截面用兩

對大小圓弧相連接的圖形代替，并導出了長軸端點、

短軸端點和大小圓弧交接處的彎矩表達式。
