管帽-封頭
-
1、封頭重量規格表
| 公稱通徑 | 近似重量 kg |
近似體積 m3 |
||||||
| DN | NPS | SCH10S | SCH20 | STD | SCH40 | XS | SCH80 | |
| 700 | 28 | - | 77.0 | 58.4 | - | 77.0 | - | 0.136 |
| 750 | 30 | 52.5 | 85.0 | 64.0 | - | 85.0 | - | 0.157 |
| 800 | 32 | - | 96.0 | 75.0 | 130 | 96.0 | - | 0.178 |
| 850 | 34 | - | 109 | 82.0 | 150 | 109 | - | 0.202 |
| 900 | 36 | - | 120 | 91.0 | 178 | 120 | - | 0.226 |
| 950 | 38 | - | - | 99.0 | - | 130 | - | 0.284 |
| 1000 | 40 | - | - | 106 | - | 142 | - | 0.315 |
| 1050 | 42 | - | - | 115 | - | 150 | - | 0.347 |
| 1100 | 44 | - | - | 132 | - | 172 | - | 0.381 |
| 1150 | 46 | - | - | 140 | - | 186 | - | 0.416 |
| 1200 | 48 | - | - | 152 | - | 199 | - | 0.453 |
2、封頭介紹

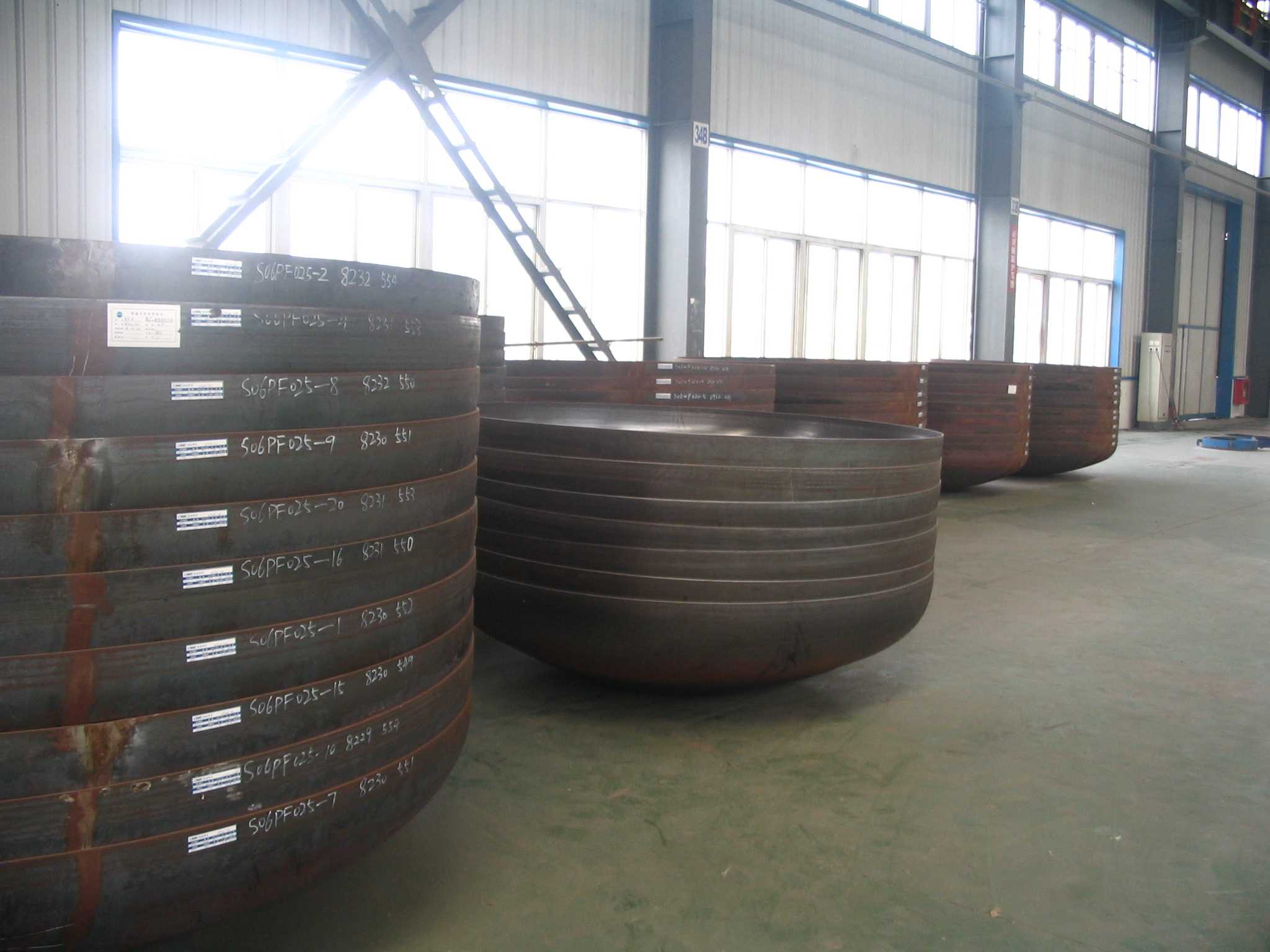

封頭是指用以封閉容器端部使其內外介質隔離的元件，又稱端蓋。圓筒形容器的封頭一般都是迥轉殼體。按封頭表面的形狀可分為凸形、錐形、平板形和組合形。凸形封頭是指外表面形狀為凸面的封頭，如半球形、橢圓形、碟形和無折邊球形封頭等。有的氣瓶采用凸面向內的組合形底封頭，既可保證強度，又能滿足安全使用的需求。
3、封頭制造工藝流程
| 序號 | 工序名稱 | 工序說明 |
| 1 | 材料復檢 | 依據相關標準進行原材料復檢 |
| 2 | 領料 | 按任務單核對材料、領料 |
| 3 | 劃線下料 | 根據產品規格計算下料尺寸，并做好標記移植，熔渣清理。 |
| 4 | 檢驗 | 按技術要求對下料幾何尺寸、標記移植、表面質量進行確認 |
| 5 |
焊接 成型 |
焊接溫度：900-950 ℃；焊接速度：150-200mm/min首件必須經檢驗合格后，方可成批生產。加工過程中要嚴格控制加熱溫度。保證工件本體的基準中心面，內、外弧及周長要求的尺寸范圍。 |
| 6 | 整形 |
1.按SH/T3408要求，校正端部口徑 2.檢查外形尺寸，高度應符合 SH/T3408規定要求；修磨內外壁面，光滑平整。 3.表面不得有凹坑、劃痕、拉傷、裂紋、起皮等缺陷； |
| 7 | 熱處理 | 熱處理方式：詳見<<管件熱處理工藝卡>> |
| 8 | 坡口 | 壓片移至切割平臺，割槍固定旋轉支架上，同時旋轉支架找正。切割成形板片至要求尺寸，修磨坡口、清楚。 |
| 9 | 無損檢測 | 1．100%MT，執行 JB/T4730-2005； |
| 10 | 檢驗 | 按 SH/T3408對下料幾何尺寸、標記移植、硬度、表面質量進行確認 |
| 11 | 標識 | 在顯見部位噴涂標識，要求字跡清晰、牢固。內容包括：廠標、材質、規格、制造標準等。 |
| 12 | 終檢 | 表面處理是否合格。標識內容是否完整及標識與產品是否相符 |
| 13 | 成品入庫 | 根據需要進行保護。 |
4、封頭的下料尺寸
| 序號 | 規格（外徑） | 下料直徑 | 下料增厚量 | 備注 | |
| 13 | 711 | 1000 | 2mm | GB/T12459 | |
| 14 | 720 | 1010 | 2mm | GB/T12459 | |
| 15 | 762 | 1040 | 2mm | GB/T12459 | |
| 16 | 813 | 1090 | 2mm | GB/T12459 | |
| 17 | 820 | 1100 | 2mm | GB/T12459 | |
| 18 | 864 | 1143 | 2mm | SH/T3408 | |
| 19 | 914 | 1190 | 2mm | SH/T3408 | |
| 20 | 965 | 1282 | 2mm | SH/T3408 | |
| 21 | 1016 | 1333 | 2mm | SH/T3408 | |
| 22 | 1067 | 1384 | 2mm | SH/T3408 | |
| 23 | 1118 | 1473 | 2mm | SH/T3408 | |
| 24 | 1220 | 1575 | 2mm | SH/T3408 | |
| 25 | 1321 | 1688 | 2mm | SH/T3408 | |
| 26 | 1422 | 1815 | 2mm | SH/T3408 | |
| 27 | 1478 | 1881 | 2mm | 參SH/T3408 | |
| 28 | 1524 | 1942 | 2mm | SH/T3408 | |
| 29 | 1626 | 2064 | 2mm | SH/T3408 | |
| 30 | 1727 | 2189 | 2mm | SH/T3408 | |
| 31 | 1829 | 2323 | 2mm | SH/T3408 | |
| 32 | 2032 | 2577 | 2mm | SH/T3408 |
