角鋼理論重量表大全

角鋼理論重量表及角鋼理論重量計算
等邊角鋼理論重量計算
鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：
W （重量， kg ） = F （斷面積 mm2 ）× L （長度， m ）×ρ（密度， g/cm3 ）× 1/1000鋼的密度為： 7.85g/cm3 ，各種鋼材理論重量計算公式如下： 名稱（單位） 計算公式 符號意義 計算舉例 等邊角鋼（kg/m）
W= 0.00785 ×[d （2b ?C d ）+0.215 （R2 ?C 2r 2 ）]

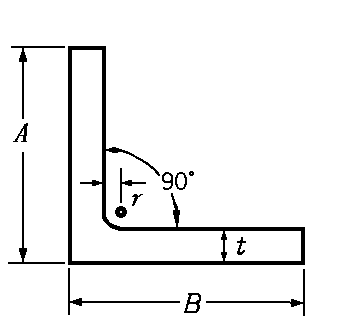

b= 邊寬d= 邊厚R= 內(nèi)弧半徑r= 端弧半徑
求 20 mm × 4mm 等邊角鋼的每m 重量。從冶金產(chǎn)品目錄中查出 4mm × 20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 ?C 4 ）+0.215 ×（3.52 ?C 2 ×1.2 2 ）]= 1.15kg

型號	尺寸 (mm)		長度 (m)	理論重量 (kg/m)
	邊寬	邊厚
2	20	3 4	3-9	0.889 1.145
2.5	25	3 4	3-9	1.124 1.459
3	30 30	3 4	3-9	1.373 1.786
3.6	36	3 4 5	3-9	1.656 2.163 2.654
4	40	3 4 5	3-9	1.852 2.422 2.976
4.5	45	3 4 5 6	4-12	2.088 2.736 3.369 3.985
5	50	3 4 5 6	4-12	2.332 3.059 3.770 4.465
5.6	56	3 4 5 8	4-12	2.624 3.446 4.251 6.568
6.3	63	4 5 6 8 10	4-12	3.907 4.822 5.721 7.469 9.151
7	70	4 5 6 7 8	4-12	4.372 5.397 6.406 7.398 8.373
7.5	75	5 6 7 8 10	4-12	5.818 6.905 7.976 9.030 11.089
8	80	5 6 7 8 10	4-12	6.211 7.376 8.525 9.658 11.874
9	90	6 7 8 10 12	4-19	8.350 9.656 10.946 13.476 15.940
10	100	6 7 8 10 12 14 16		9.366 10.830 12.276 15.120 17.898 20.611 23.257
11	110	7 8 10 12 14	4-19	11.928 13.532 16.690 19.782 22.809
12.5	125	10 12 14	4-19	19.133 22.696 26.193
14	140	10 12 14 16	4-19	21.488 25.522 29.490 33.393
16	160	10 12 14 16	6-19	24.729 29.391 33.987 38.518
18	180	12 14 16 18	6-19	33.159 38.383 43.542 48.634
20	200	14 16 18 20 24	6-19	42.894 48.680 54.401 60.056 71.168

   熱軋等邊角鋼尺寸及重量      計算公式：W(kg/m)=0.00785*邊厚*（2邊寬-邊厚）

不等邊角鋼理論重量計算
鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：
W （重量， kg ） = F （斷面積 mm2 ）× L （長度， m ）×ρ（密度， g/cm3 ）× 1/1000鋼的密度為： 7.85g/cm3 ，各種鋼材理論重量計算公式如下： 名稱（單位） 計算公式 符號意義 計算舉例 不等邊角鋼（kg/m）
W= 0.00785 ×[d （B+b ?C d ）+0.215 （R2 ?C 2 r 2 ）]
B= 長邊寬b= 短邊寬d= 邊厚R= 內(nèi)弧半徑r= 端弧半徑
求 30 mm × 20mm × 4mm 不等邊角鋼的每m 重量。從冶金產(chǎn)品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 ?C 4 ）+0.215 ×（3.52 ?C 2 ×1.2 2 ）]= 1.46kg

型號	尺寸（mm）			理論重量（kg/m）
	長邊寬	短邊寬	邊厚
2.5/16	25 25	16 16	3 4	0.912 1.176
3.2/2	32	20	3	1.171
	32	20	4	1.522
4/2.5	40	25	3	1.484
	40	25	4	1.936
4.5/2.8	45	28	3	1.687
	45	28	4	2.203
5/3.2	50	32	3	1.908
	50	32	4	2.494
5.6/3.6	56	36	3	2.153
	56	36	4	2.818
	56	36	5	3.466
6.3/4	63	40	4	3.185
	63	40	5	3.920
	63	40	6	4.638
	63	40	7	5.339
7/4.5	70	45	4	3.570
	70	45	5	4.403
	70	45	6	5.218
	70	45	7	6.011
7.5/5	75	50	5	4.808
	75	50	6	5.699
	75	50	8	7.431
	75	50	10	9.098
8/5	80	50	5	5.005
	80	50	6	5.935
	80	50	7	6.848
	80	50	8	7.745
9/5.6	90	56	5	5.661
	90	56	6	6.717
	90	56	7	7.756
	90	56	8	8.779
10/6.3	100	63	6	7.550
	100	63	7	8.722
	100	63	8	9.878
	100	63	10	12.142
10/8	100	80	6	8.350
	100	80	7	9.656
	100	80	8	10.946
	100	80	10	13.476
11/7	110	70	6	8.350
	110	70	7	9.656
	110	70	8	10.946
	110	70	10	13.476
12.5/8	125	80	7	11.066
	125	80	8	12.511
	125	80	10	15.474
	125	80	12	18.330
14/9	140	90	8	14.160
	140	90	10	17.475
	140	90	12	20.724
	140	90	14	23.908
16/10	160	100	10	19.872
	160	100	12	23.592
	160	100	14	27.247
	160	100	16	30.835
18/11	180	110	10	22.273
	180	110	12	26.464
	180	110	14	30.589
	180	110	16	34.649
20/12.5	200	125	12	29.761
	200	125	14	34.436
	200	125	16	39.045
	200	125	18	43.588
