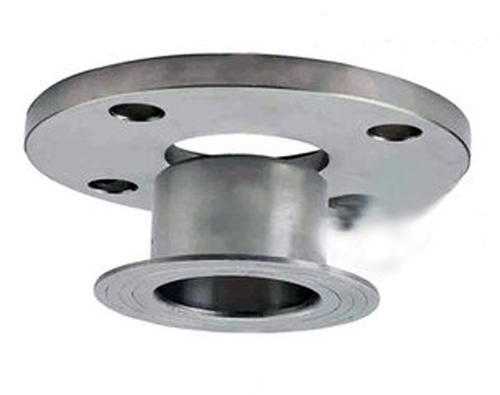

環松套法蘭

平焊環松套重量表

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

在線咨詢

產品詳情

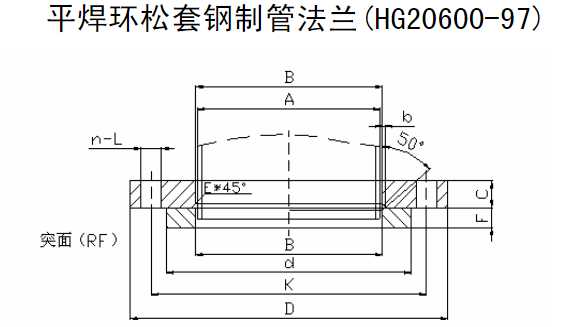

HG20600-97 平焊環松套鋼制管法蘭

公稱壓力公稱直徑	Pg0.6MPa		Pg1.0MPa		Pg1.6MPa
	環	法蘭	環	法蘭	環	法蘭
	環	法蘭	環	法蘭	環	法蘭
15	0.05	0.36	0.11	0.60	0.11	0.60
20	0.07	0.40	0.13	0.67	0.13	0.67
25	0.1	0.58	0.21	0.93	0.21	0.93
32	0.14	0.71	0.27	1.10	0.27	1.10
40	0.2	1.17	0.37	1.83	0.37	1.83
50	0.24	1.34	0.43	2.07	0.43	2.07
70	0.32	1.48	0.62	2.72	0.62	2.72
80	0.41	1.80	0.77	3.25	0.77	3.25
100	0.52	2.88	0.90	3.52	0.90	3.52
125	0.75	3.31	1.36	4.45	1.36	4.45
150	1.04	4.40	1.73	5.50	1.73	5.50
200	1.18	4.98	2.29	7.41	2.29	7.41
250	1.5	6.61	2.65	8.97	2.65	9.41
300	2.14	8.54	3.47	11.40	3.47	13.30
350	2.68	11.30	3.97	13.90	4.34	18.10
400	2.82	13.70	5.27	18.20	6.23	23.90
450	3.63	16.30	6.73	23.50	7.85	31.10
500	4.08	19.60	6.76	26.90	12.00	39.20
550	4.93	22.40	8.41	33.40	16.70	55.80

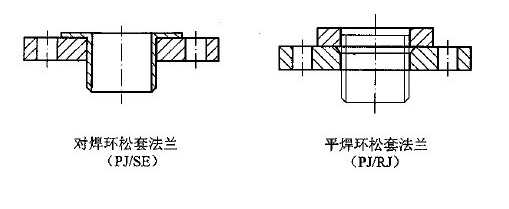

平焊環松套法蘭：平焊環松套法蘭盤是可以活動的法蘭片。直接與工程中的管道、設備用螺栓連接。使用平焊環松套法蘭盤的目的一般是為了節省資料，其結構分成兩部分，管子局部一頭和管道接，一頭做成翻邊，法蘭盤部分套在翻邊上。
1、優點：方便于焊接或方便于加工或需要的強度大，便于施工，如連接時法蘭螺栓孔對應方便于找正或者防止日后更換設備法蘭螺栓孔有變等。價格高貴時，節約本錢。當管材材質特殊，焊接同樣材質的法蘭成本高。
平焊環松套
